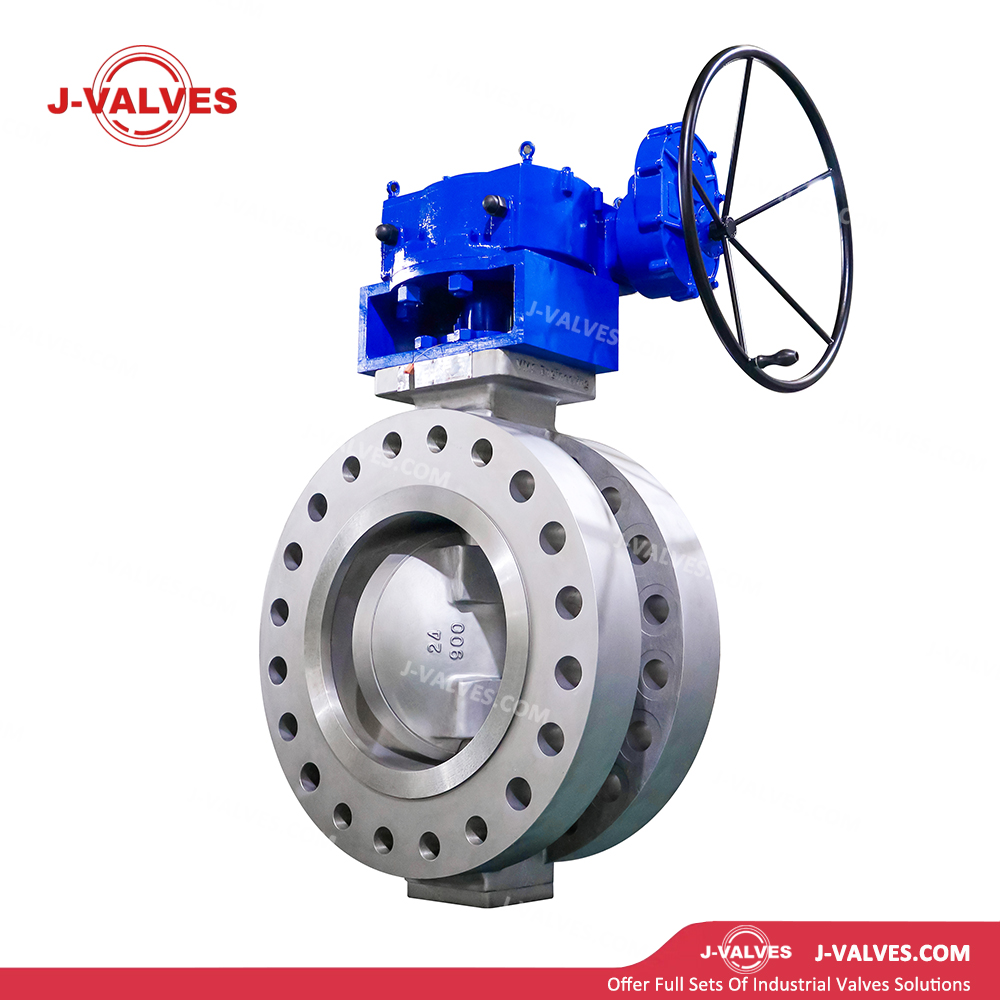

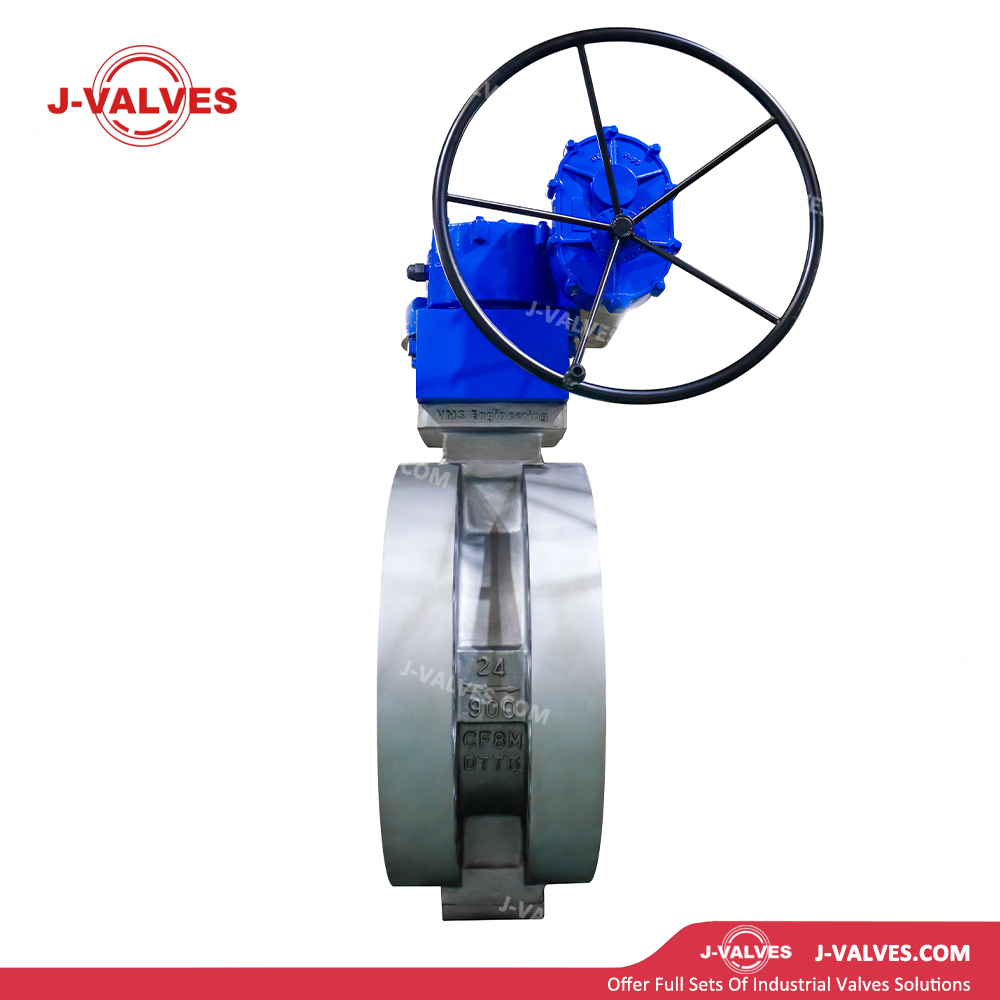

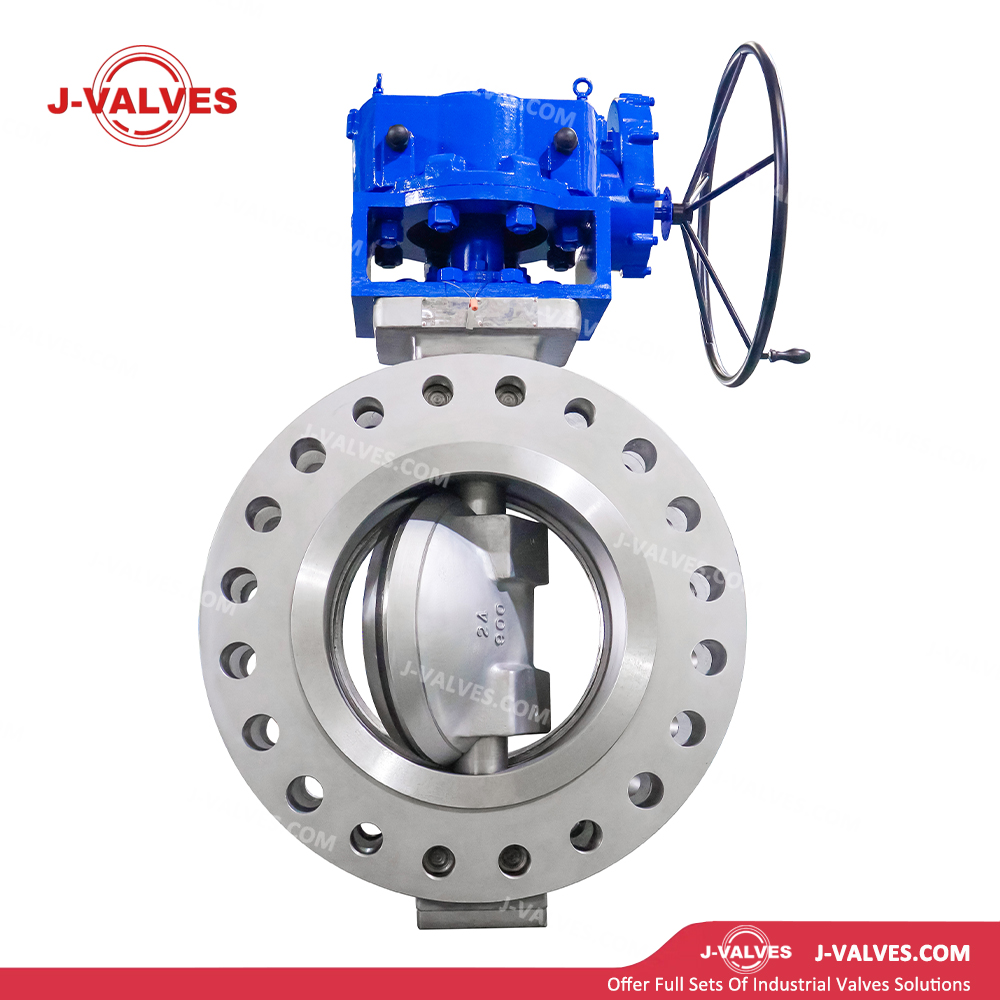

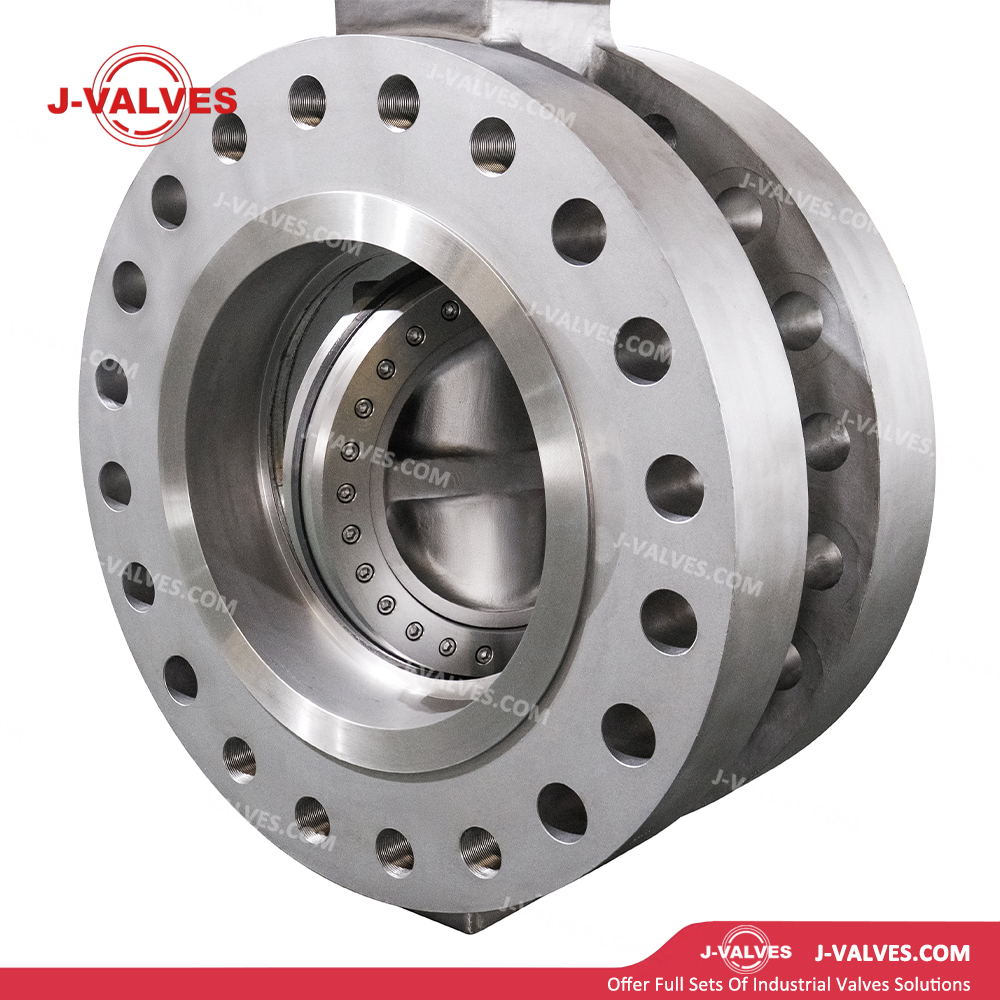

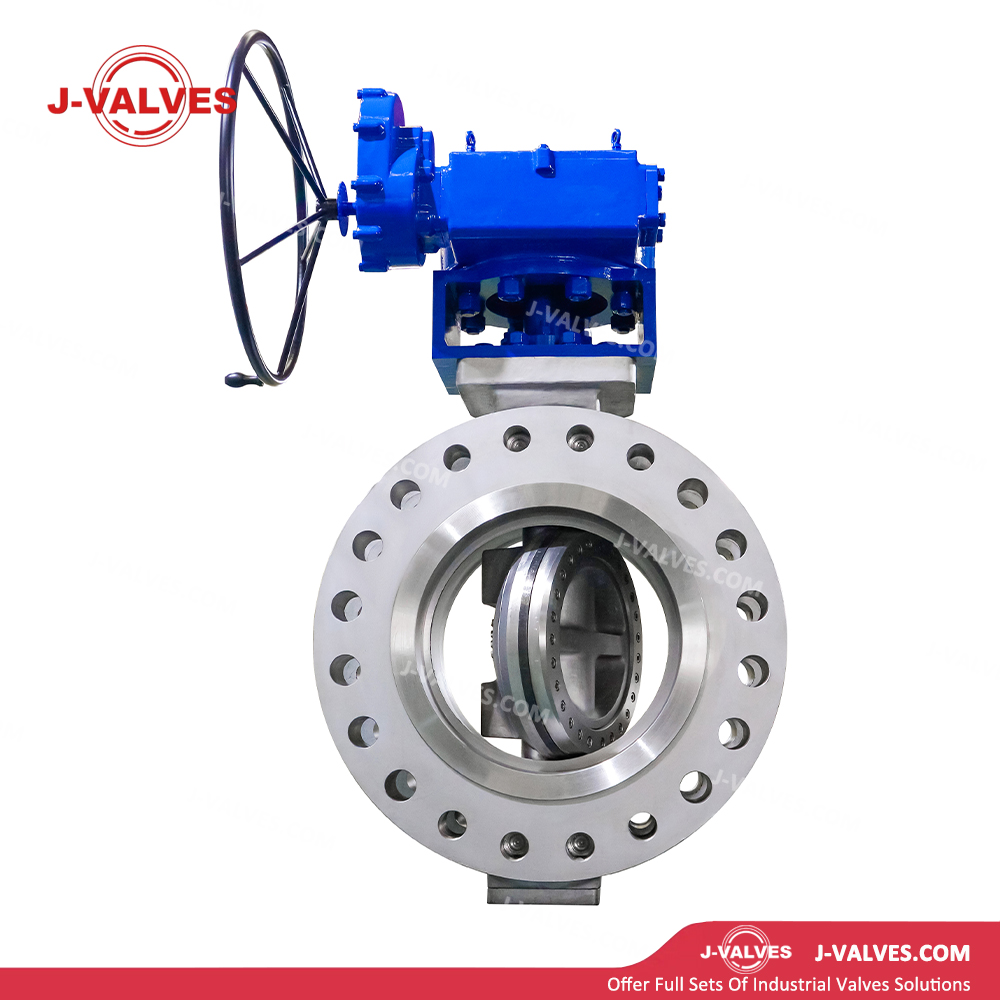

J-VALVES
Características estructurales
Cuerpo de válvula de acero inoxidable CF8M: fundición de precisión de CF8M (acero inoxidable 316) que contiene entre un 2 % y un 3 % de molibdeno, lo que proporciona una excelente resistencia a la corrosión por picaduras, la corrosión por grietas y el agrietamiento por corrosión bajo tensión inducida por cloruro, adecuado para medios corrosivos y entornos marinos.
Diseño Triple Excéntrico: La estructura triple excéntrica elimina la fricción entre el disco y el asiento durante la apertura y el cierre; el contacto se produce sólo en el momento del cierre completo, lo que extiende significativamente la vida útil del sello y logra un sellado sin fugas.
Sellado de metal a metal: La superficie de sellado del disco está recubierta con una aleación de estelita o una aleación a base de níquel, mientras que el asiento está hecho de metal sólido o revestido con una aleación resistente al desgaste. Presenta resistencia a altas temperaturas y resistencia a la erosión, ideal para condiciones de alta temperatura y alta presión y medios que contienen partículas sólidas.
Diseño de gran diámetro y alta presión: 24' (DN600) de gran diámetro con clasificación de presión Clase 900 (PN150). El espesor de la pared se calcula de acuerdo con ASME B16.34. Los componentes críticos, incluidos el cuerpo, el disco y el vástago, se verifican mediante análisis de elementos finitos para garantizar la integridad estructural en condiciones de alta presión y gran diámetro de hasta 15 MPa.
Conexión bridada: conexiones bridadas RF (cara elevada) o RTJ (junta tipo anillo) que cumplen con ASME B16.5, lo que garantiza una instalación confiable y un rendimiento de sellado para aplicaciones de alta presión de gran diámetro.
Rendimiento de sellado bidireccional: la estructura triple excéntrica combinada con un asiento de metal flexible logra un sellado bidireccional sin fugas para cumplir con los requisitos de las condiciones de flujo bidireccional.
Diseño a prueba de incendios: Cumple con el estándar API 607. La estructura metálica de sellado es inherentemente a prueba de incendios y mantiene la funcionalidad de sellado en condiciones de incendio.
Dispositivo antiestático: se instala un dispositivo antiestático entre el vástago y el cuerpo para garantizar una conducción electrostática continua, cumpliendo con los requisitos de seguridad para áreas explosivas peligrosas.
Diseño de vástago anti-explosión: El vástago presenta una estructura anti-explosión montada en la parte superior con un hombro de retención interno para evitar la expulsión del vástago bajo una presión anormal, lo que garantiza la seguridad operativa.
Par de operación bajo: El diseño triple excéntrico sin fricción combinado con cojinetes de precisión reduce significativamente el par de apertura y cierre para aplicaciones de alta presión de gran diámetro, lo que facilita una automatización rentable.
Asiento ajustable: en modelos seleccionados, el asiento se puede ajustar o reemplazar en línea, lo que extiende la vida útil y reduce los costos de mantenimiento.
Especificaciones técnicas
Tamaño nominal: 24' (DN600)
Clase de presión: Clase 900 (PN150)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo: CF8M (acero inoxidable 316); las alternativas incluyen CF8 (304), CF3M (316L), WCB, WC6, WC9, C5, C12A
Disco: CF8M, CF8M con revestimiento duro de Stellite, WCB con ENP, revestimiento de Inconel 625
Potencia: F316, 17-4PH, Inconel 718, XM-19
Asiento: Sello metálico multicapa (acero inoxidable + grafito + acero inoxidable), aleación sólida de Stellite, Inconel 625, RPTFE (tipo de baja temperatura)
Cojinete/casquillo: acero inoxidable 316 + compuesto de PTFE, Devlon, PEEK, cojinete metálico autolubricante
Clase de fuga: Fuga cero de acuerdo con API 598, ISO 5208 Tasa A, Fuga cero MSS SP-61
Conexión Final: Bridada (RF/RTJ); Tipos de oblea y orejetas disponibles bajo pedido
Funcionamiento: Manual, neumático, eléctrico, hidráulico.
Estándar de diseño: API 609, ASME B16.34
Estándar de prueba: API 598
Dimensiones cara a cara: De acuerdo con ASME B16.10
Certificación de Calidad: API 609
Áreas de aplicación
Tuberías de larga distancia de petróleo y gas: Se utilizan como válvulas de bloqueo de líneas troncales de gran diámetro, válvulas de entrada y salida de estaciones y válvulas de aislamiento de estaciones de compresores, reemplazando las válvulas de compuerta para una operación rápida y una construcción liviana.
Plantas Químicas y Petroquímicas: Control de fluidos de gran calibre a alta temperatura y alta presión en unidades de craqueo catalítico, hidrocraqueo y craqueo de etileno, reemplazando válvulas de compuerta de alta temperatura y válvulas de globo.
Industria metalúrgica: control medio de alta temperatura y gran diámetro para sistemas de gas de alto horno, gas convertidor y estufas de aire caliente.
Desalinización y tratamiento de agua de mar: el material CF8M resiste la corrosión del agua de mar, mientras que el diseño de gran diámetro cumple con los requisitos de alto flujo de entrada de agua de mar.
Aplicaciones industriales generales de gran diámetro: control y aislamiento de medios de gran diámetro, incluidos agua, petróleo, gas y vapor.
Ventajas y valor
Sellado triple excéntrico sin fugas: el sellado de torsión de metal a metal cumple con los estándares API 598 de cero fugas, lo que lo convierte en una alternativa confiable a las válvulas de compuerta y válvulas de bola en aplicaciones de cierre críticas.
Liviano para servicio de alta presión de gran diámetro: entre un 40 % y un 60 % más ligero y un 50 % más compacto que las válvulas de compuerta comparables, lo que reduce los costos de soporte de la tubería y los requisitos de espacio de instalación.
Operación rápida para eficiencia energética: la operación de un cuarto de vuelta de 90° toma solo 1/10 del tiempo de las válvulas de compuerta, adecuadas para apagado de emergencia y ciclos frecuentes.
Diseño de larga duración sin fricción: la ausencia de contacto entre el disco y el asiento durante la operación minimiza el desgaste de la cara de sellado, lo que resulta en una vida útil significativamente más larga que las válvulas de mariposa convencionales.
Sellado bidireccional confiable: la estructura triple excéntrica con asiento de metal flexible proporciona cero fugas bidireccionales, independientemente de la orientación de la instalación.
Diseño intrínsecamente seguro: múltiples características de seguridad que incluyen funciones a prueba de incendios, antiestáticas y antiexplosiones. La certificación SIL 3 está disponible para cumplir con los requisitos de seguridad funcional.
