J-VALVES
Características de construcción
Cuerpo de acero inoxidable dúplex F51: Forjado o fundido con precisión de ASTM A182 F51 (UNS S32205, acero inoxidable dúplex 2205) con una microestructura dúplex de ferrita-austenita. Número equivalente de resistencia a las picaduras (PREN) ≥ 35. Su resistencia al agrietamiento por corrosión bajo tensión (SCC) inducida por cloruro es significativamente superior al acero inoxidable 316, y su límite elástico es aproximadamente el doble que el del 304.

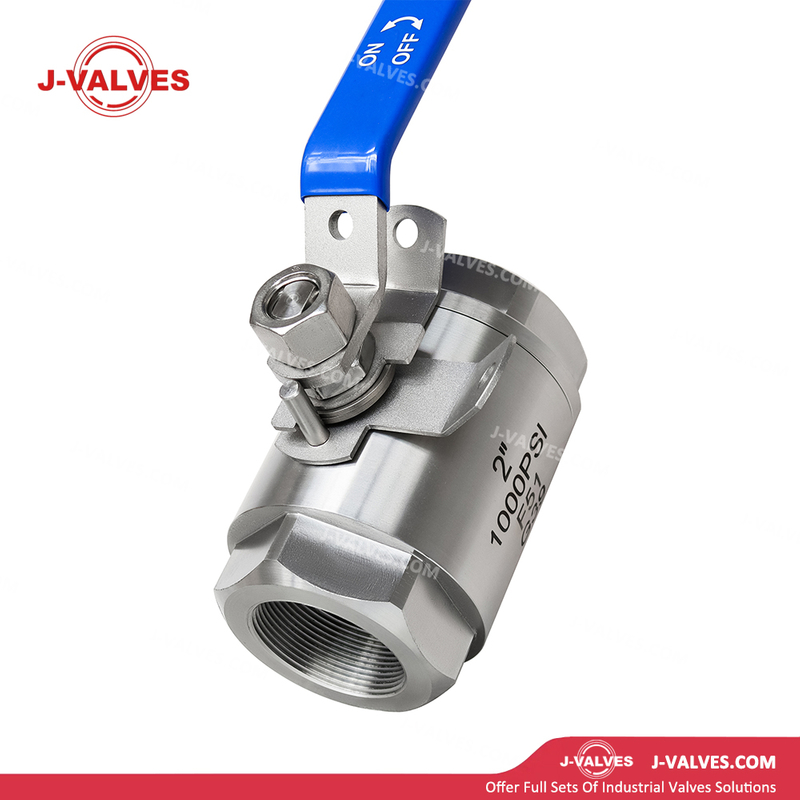

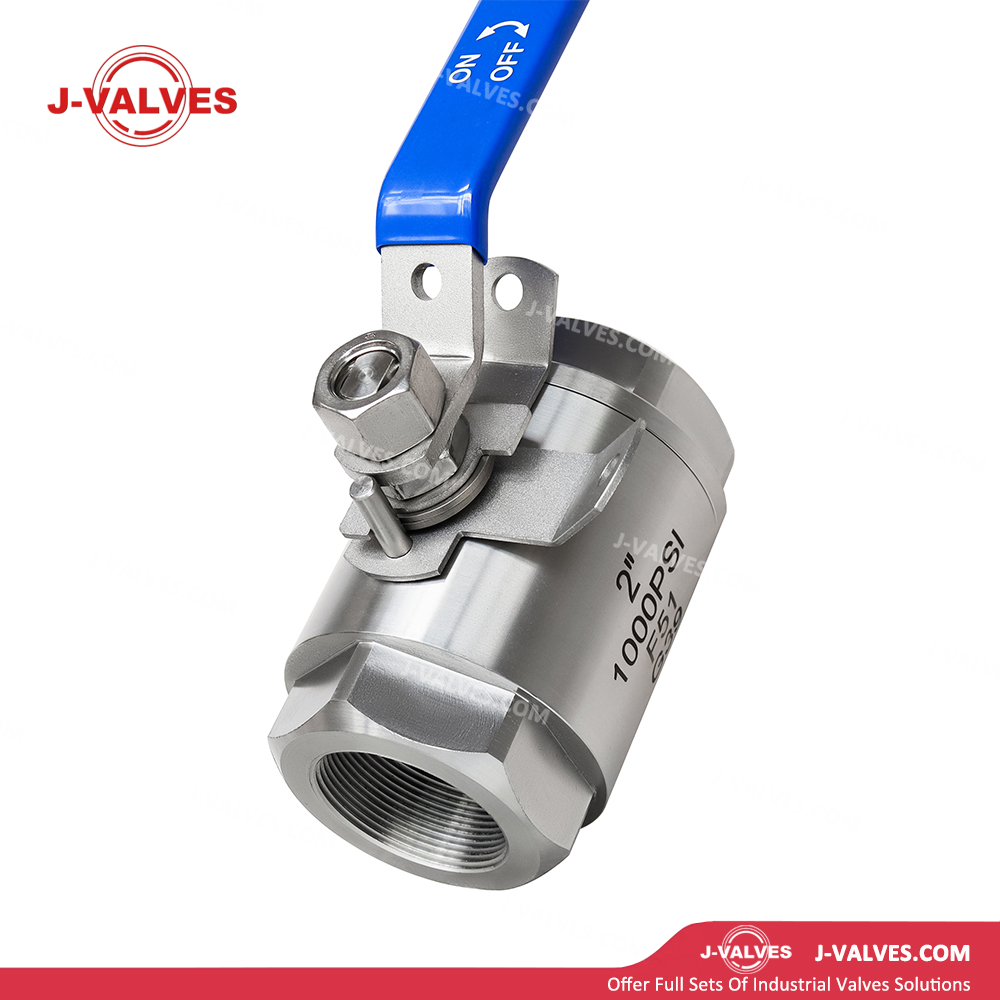

Estructura dividida de dos piezas: la válvula consta de un cuerpo principal y un casquete conectados mediante roscas o pernos, lo que permite un fácil desmontaje y mantenimiento en línea. Los asientos y la bola se pueden reemplazar sin quitar la válvula de la tubería, lo que minimiza el tiempo de inactividad.
Diseño de bola flotante: la presión media empuja la bola contra el asiento aguas abajo para crear un sellado autoenergizado. Los asientos con resorte garantizan el sellado inicial en condiciones de baja presión, con una estructura simple y confiable.
Paso de flujo de paso total: el diámetro interior DN50 coincide con el diámetro interior de la tubería, lo que proporciona una resistencia al flujo y una caída de presión extremadamente bajas. Permite el paso de cerdos y es adecuado para sistemas de transporte de alto flujo.
Bola lapeada de precisión: redondez de la bola ≤ 0,01 mm, rugosidad de la superficie Ra ≤ 0,4 μm, logrando un acoplamiento preciso con el asiento para garantizar un sellado hermético.
Sellado elástico del asiento: Los asientos estándar de RPTFE ofrecen una excelente estabilidad química y térmica. Devlon, PEEK o sellado metálico están disponibles como opciones para servicios abrasivos y de alta temperatura.
Conexiones de extremos roscados: Las roscas internas NPT o BSP (G) cumplen con ASME B1.20.1 o ISO 228, lo que permite la conexión directa con tuberías estándar para una fácil instalación sin bridas ni equipos de soldadura.
Dispositivo antiestático: Se instalan componentes conductores entre el vástago, la bola y el cuerpo para garantizar una descarga electrostática continua, evitando la acumulación de estática en medios inflamables.
Diseño de vástago a prueba de explosiones: un hombro de retención en la parte inferior del vástago evita la expulsión bajo presión media incluso si falla el empaque, lo que garantiza la seguridad operativa.
Almohadilla de montaje del actuador ISO 5211: La brida superior cumple con la norma ISO 5211, lo que permite el montaje directo de una manija, engranaje helicoidal, actuador neumático o eléctrico para actualizaciones convenientes de la automatización.
Dispositivo de bloqueo opcional: la manija está equipada con orificios de bloqueo para facilitar la gestión del candado y evitar el funcionamiento accidental.
Parámetros técnicos
Diámetro nominal: DN50 (2 pulgadas, NPS 2)
Clasificación de presión: PN16 a PN160 (Clase 150 a Clase 900); comúnmente PN40 / PN63 (Clase 300 / 600)
Especificación de rosca: NPT 2', BSP 2' (Rc/Rp), conforme a ASME B1.20.1 / ISO 7-1 / ISO 228
Longitud cara a cara: Aprox. 110–140 mm (varía según el fabricante), cumpliendo con los estándares de fábrica o ISO 5752
Rango de temperatura: -29 ℃ a +425 ℃
Materiales
Cuerpo/capó: F51 (UNS S32205, 22%Cr/5%Ni/3%Mo+N), F53 (acero inoxidable súper dúplex 2507, actualización opcional)
Bola : F51, F53, con endurecimiento superficial opcional (recubrimiento HCr, WC)
Vástago: F51, SS316, 17-4PH
Asiento: RPTFE, PTFE puro, Devlon V-API, PEEK, SS316 + grafito
Embalaje: anillos en V de PTFE, grafito flexible
Juntas: PTFE, juntas en espiral (F51 + grafito)
Operación: Mango (estándar), engranaje helicoidal (para servicio de alta presión), neumático, eléctrico
Normas de diseño: API 608, ASME B16.34
Estándar de prueba: API 598
Aplicaciones
Ingeniería marina y de construcción naval: sistemas de refrigeración de agua de mar, sistemas de agua de lastre y sistemas contra incendios. F51 resiste las picaduras de agua de mar y la corrosión por grietas, con una vida útil de 3 a 5 veces mayor que la de 316 válvulas.
Desalinización de agua de mar: Control de plantas de agua de mar y salmuera a alta presión en plantas de ósmosis inversa (SWRO) y destilación multiefecto (MED), resistentes a la corrosión por altos cloruros.
Industria petroquímica: control del agua producida en yacimientos petrolíferos y gas natural agrio que contiene H₂S, CO₂ e iones cloruro, cumpliendo con los requisitos NACE MR0175.
Industria de pulpa y papel: Aislamiento resistente a la corrosión en secciones de blanqueo (medios que contienen cloro) y sistemas de licor blanco, resistiendo el agrietamiento por corrosión bajo tensión por cloruro.
Industria Química: Control de sistemas de transporte y reacción de productos químicos altamente corrosivos (ácido clorhídrico, ácido sulfúrico, sosa cáustica).
Tratamiento de Aguas Residuales: Sistemas de tratamiento para desinfectantes clorados y aguas residuales de alta salinidad, resistentes a picaduras y corrosión por grietas.
Instalaciones de superficie de petróleo y gas: Tuberías de recolección de petróleo y gas que contienen CO₂/H₂S; F51 resiste el agrietamiento por tensión de sulfuro (SSC).
Industria alimentaria y farmacéutica: medios de proceso ácidos o de alta salinidad que cumplen con los requisitos higiénicos de la superficie (electropulido opcional).
Ventajas y valor
Excelente resistencia a la corrosión: El acero dúplex F51 con PREN ≥ 35 proporciona una resistencia a la corrosión por picaduras y grietas mucho mejor en ambientes con cloruro que el acero inoxidable 316 (PREN = 24), a aproximadamente la mitad del costo de los aceros inoxidables súper austeníticos.
Relación resistencia-peso superior: límite elástico ≥ 450 MPa (en comparación con aproximadamente 205 MPa para el 316), lo que permite una reducción del 30 % en el espesor de la pared del cuerpo, un peso más liviano y una instalación más sencilla.
Excelente rentabilidad: el costo del material es entre un 40 % y un 60 % menor que el de los aceros inoxidables súper austeníticos (254SMO, AL-6XN) o las aleaciones a base de níquel (Hastelloy C), mientras que el rendimiento satisface las condiciones de servicio más severas.
Fácil mantenimiento: el diseño de dos piezas permite la inspección y reparación en línea; Las conexiones roscadas no requieren herramientas especiales, lo que resulta en bajos costos de mantenimiento en sitios remotos.
