J-VALVES
Características estructurales
Material de acero al carbono WCB : El cuerpo de la válvula está fabricado en acero al carbono WCB ASTM A216, y presenta excelentes propiedades mecánicas, alto límite elástico, gran capacidad de carga de presión y rentabilidad. Es adecuado para condiciones de trabajo de alta temperatura y alta presión con medios neutros como vapor y agua.
Estructura de capó autosellante : El capó y el cuerpo adoptan una estructura de sellado autoactivada por presión (p. ej., junta de cuña o junta de sellado octogonal). Cuanto mayor sea la presión media, más fiable será el sellado. En comparación con los bonetes con bridas y pernos, reduce significativamente el riesgo de fugas externas bajo alta presión, lo que los hace ideales para aplicaciones de presión ultraalta.
Conexión soldada a tope (BW) : Los extremos de la válvula están conectados a la tubería mediante soldadura a tope completa de acuerdo con ASME B16.25. Sin caras de sellado bridadas ni uniones atornilladas, elimina por completo los riesgos de fugas en las conexiones. Presenta una estructura compacta y resistencia a alta presión, adecuada para sistemas críticos de alta presión.
Diseño de disco ascendente : el disco se mueve linealmente a lo largo del eje del vástago de la válvula con un paso de flujo angular o en forma de S, lo que brinda un excelente rendimiento de regulación y aceleración. Cuando está cerrado, la cara de sellado del disco encaja firmemente con el asiento para lograr un cierre confiable.
Disco y asiento con revestimiento duro : Las superficies de sellado están revestidas con estelita u otras aleaciones duras, lo que proporciona resistencia a altas temperaturas, resistencia a la erosión y resistencia al desgaste, extendiendo así la vida útil de los componentes del sellado.
Diseño de vástago no giratorio : el disco está conectado de manera flexible al vástago. El disco no gira con el vástago durante la operación, lo que reduce el desgaste en las caras de sellado y mejora la confiabilidad del sellado.
Estructura del capó de entrada superior : la conexión autosellante entre el capó y el cuerpo permite el mantenimiento en línea de las piezas internas sin quitar la válvula de la tubería.
Diseño a prueba de incendios : Cumple con el estándar API 6FA. El empaque de grafito y las estructuras de sellado metálicas mantienen la integridad del sellado en caso de incendio para evitar fugas catastróficas.
Diseño del vástago a prueba de explosiones : El vástago está equipado con una estructura a prueba de explosiones para garantizar la seguridad operativa en condiciones de presión ultraalta.
Sello de fuelle y vástago extendido opcional : Adecuado para medios tóxicos o radiactivos de alta temperatura para lograr cero fugas en el prensaestopas.
Parámetros técnicos

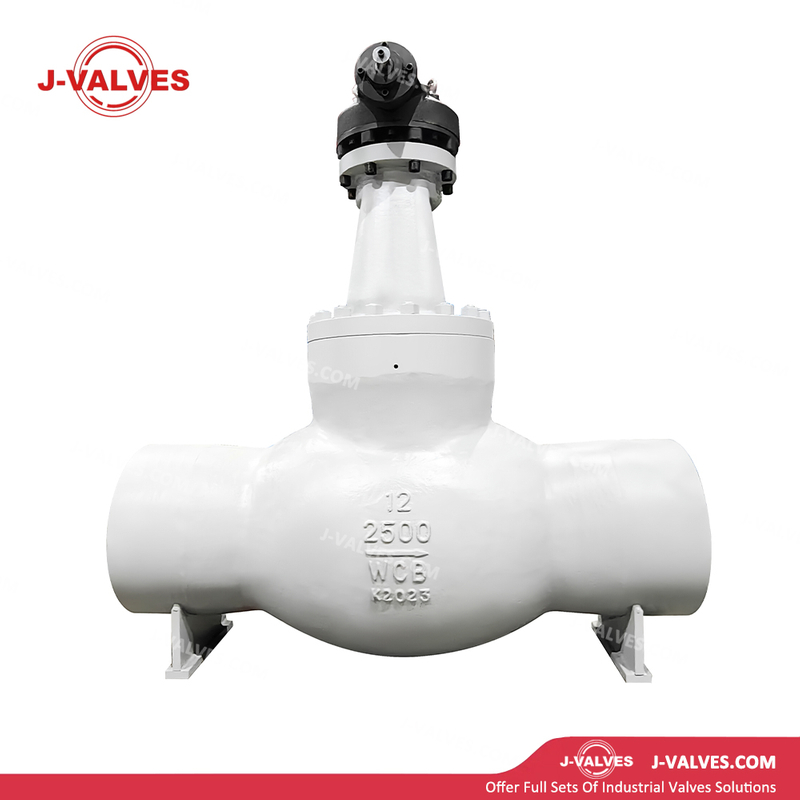

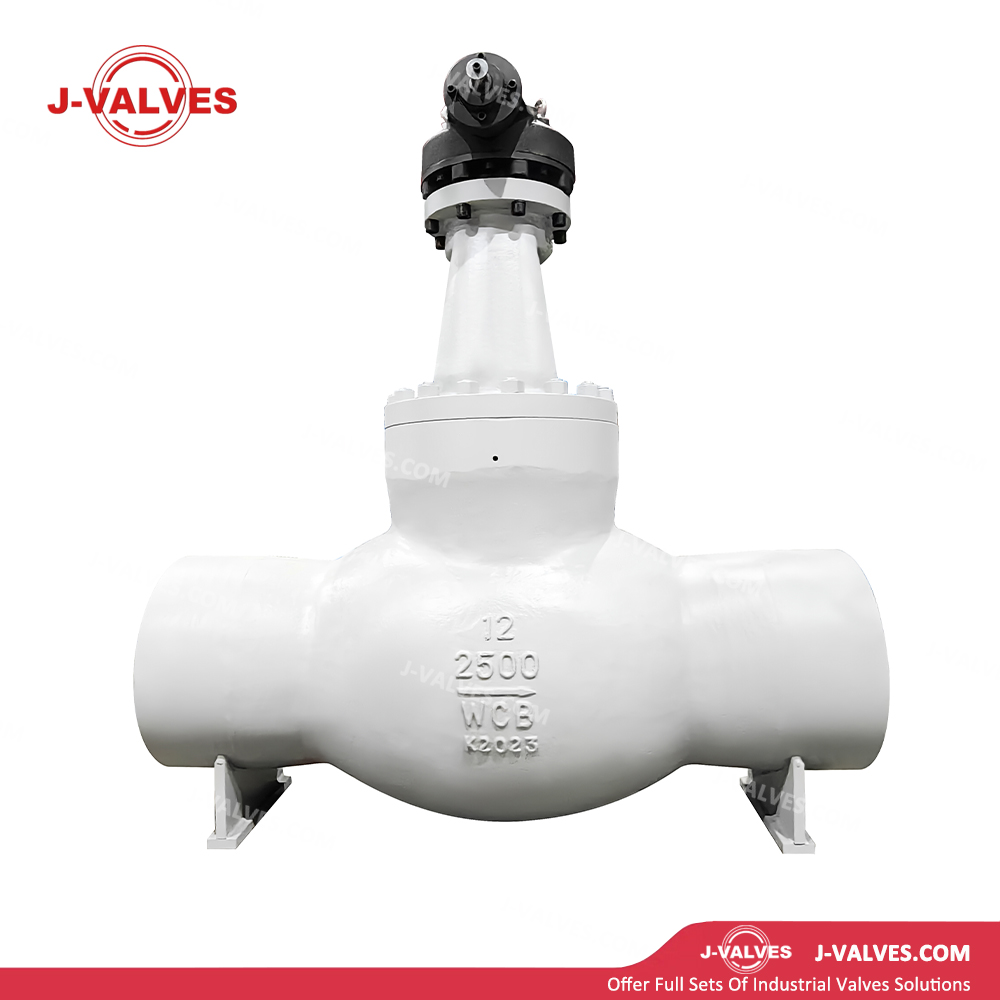

Diámetro nominal: 12' (DN300)
Clase de presión: 2500LB (PN420)
Rango de temperatura: -29 ℃ a +425 ℃
Cuerpo: Acero al carbono ASTM A216 WCB
Capó: Acero al carbono ASTM A216 WCB
Disco: WCB con revestimiento duro Stellite
Asiento: WCB con revestimiento duro Stellite
Vástago: ASTM A182 F6a (acero inoxidable 410) / 17-4PH / F316 (opcional)
Junta: Hierro dulce, acero dulce, acero inoxidable, Inconel (seleccionado según la temperatura y la presión)
Empaquetadura: Grafito flexible, grafito trenzado reforzado con alambre de Inconel
Extremos soldados: Cumple con ASME B16.25
Conexión final: Soldadura a tope (BW), conforme a ASME B16.25 / ASME B16.34
Operación: Manual (engranaje helicoidal de alta resistencia, estándar), neumática, eléctrica, hidráulica
Estándar de diseño: ASME B16.34, API 602, BS 1873
Estándar de inspección: API 598
Dimensión cara a cara: Cumple con ASME B16.10
Aplicaciones
Industria energética : se utiliza en sistemas principales de vapor, sistemas de agua de alimentación de alta presión y sistemas de vapor de recalentamiento de unidades de energía térmica supercríticas y ultrasupercríticas para manejar vapor de alta temperatura y alta presión para un cierre confiable y regulación del flujo.
Industria Petroquímica : Aplicada al transporte y control de materiales en unidades de alta presión como hidrocraqueo, hidrotratamiento y craqueo catalítico.
Industria química del carbón : Se utiliza en sistemas de gasificación de carbón, agua negra a alta presión, agua de cenizas y gas de síntesis, de carbón a líquido, de carbón a olefinas y otras plantas, resistiendo la erosión de partículas sólidas y alta presión.
Industria del petróleo y el gas : proporciona un cierre confiable para sistemas de presión ultraalta, incluidos pozos de gas de alta presión, estaciones de compresión y estaciones de inyección de gas.
Industria general : Adecuado para cierre confiable y control de flujo de agua a alta presión, vapor, aceite y otros medios neutros.
Ventajas y valores
Presión ultraalta sin fugas externas : el capó autosellante combinado con una conexión soldada a tope ofrece un sellado mejorado al aumentar la presión, eliminando por completo los riesgos de fugas externas bajo presión ultraalta.
Rendimiento de regulación de gran diámetro : El tamaño de 12' con diseño de disco ascendente ofrece características de regulación superiores para aplicaciones de alta presión y gran diámetro que requieren control de flujo.
Superficies de sellado duraderas : Los asientos y discos con revestimiento duro de estelita resisten las altas temperaturas y la erosión, lo que extiende enormemente la vida útil en servicios de vapor a alta presión.
Economía del ciclo de vida : la estructura autosellante reduce el mantenimiento del apriete de los pernos; La conexión soldada a tope no requiere mantenimiento, lo que reduce significativamente el costo total de propiedad (TCO).
Cumplimiento total de la seguridad : Diseñado de acuerdo con API 623, equipado con características a prueba de incendios y explosiones para cumplir con estrictos estándares de seguridad internacionales para servicios peligrosos de alta presión.
Fácil mantenimiento : El capó de entrada superior permite el mantenimiento en línea de los componentes internos sin necesidad de retirar las tuberías, lo que minimiza el tiempo de inactividad del sistema.
